Der Befehl Berichte über Eigenschaften [Erweitert > Berichte über Eigenschaften] ruft das gleichnamige Dialogfenster. Im klassischen Menü befindet sich dieser Befehl unter Instrumente > Berichte über Eigenschaften. Dieses Dialogfenster enthält eine Liste der Blöcke der Zeichnung und zeigt die Werte ihrer Eigenschaften. Eine Tabelle wird aus diesen gebildet damit man sie in eine externe Datei exportieren oder in die aktive Zeichnung hinzufügen kann. Diese Möglichkeit ist bei der Erstellung der Stücklisten bequem.

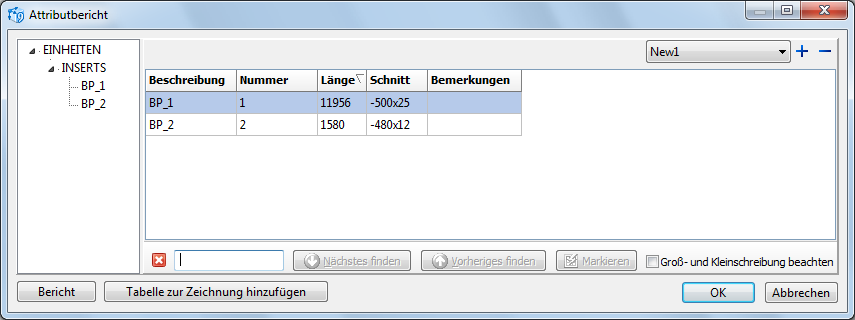

Das Dialogfenster enthält zwei Teilen: 1) Im linken Teil kann man die Liste der Blöcke als eine Baumstruktur sehen; 2) Im rechten Teil werden die Eigenschaften der gewählten Blöcke dargestellt. Mann bildet die Tabelle im rechten Teil des Dialogfensters. Die Bildung einer Tabelle bedeutet die Einrichtung des Satzes der Spalten die die Tabelle enthält. Mann kann diese Tabelle in eine externe Datei exportieren oder in die Datei hinzufügen. Die Werte der Eigenschaften die demselben Block gehören befinden sich in einer Zeile. In der Spalten werden die Werte der gleichnamigen Eigenschaften gruppiert die verschiedenen Blöcken gehören. Die Namen der Spalten entsprechen den Namen der Eigenschaften deren Werte sich dort befinden. Der Benutzer kann die Anzahl der Spalten ändern und den aktuellen Satz als eine Schablone speichern. Die Einrichtungen der Lage der Spalten werden in die Datei c:\Users\...\AppData\Roaming\Soft Gold\ABViewer 8\DesignDate.XML gespeichert. Mann kann die Tabelle in die Microsoft Excel (XLS), Microsoft Word (RTF) und AutoCAD 2000 DXF Dateien beim Klicken auf [Bericht] exportieren. Um die Tabelle in die Zeichnung einzufügen benutzt man den Button [Tabelle in Zeichnung einfügen]. Man kann auch die Eigenschaften einzelnes gewähltes Blocks im Dokument Word mit Hilfe der früher geschaffenen Schablone exportieren. Einige Befehle für die Arbeit mit dem Fenster sind nur aus dem Kontextmenü vorhanden. Der Befehl [Auf dem Bildschirm anzeigen] zeigt den gewählten Block auf dem Zentrum der Arbeitsfläche und wählt ihn auf der Zeichnung.
Die Steuerung der Spalten Man kann die Sichtbarkeit der Spalten (oder Eigenschaften) steuern und ihre Reihenfolge ändern. Der Satz der Spalten den der Benutzer erschafft wird unter einem bestimmten Namen gespeichert. Als Voreinstellung gibt es zwei Sätze der Spalten: All und Default.

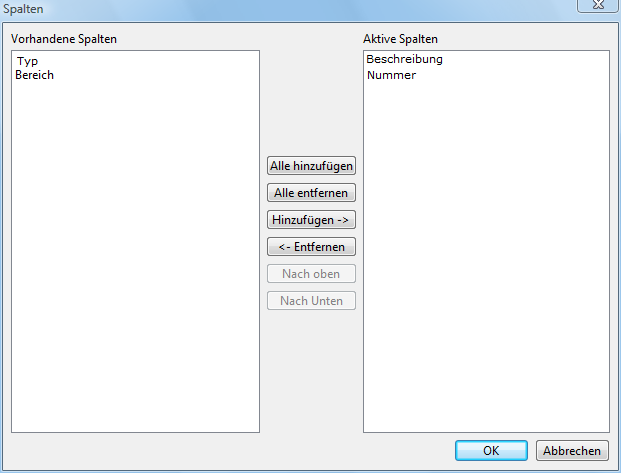

Die Befehle die den Satz der Spalten wählen oder hinzufügen befinden sich in der richten Ecke des Dialogfensters Berichte über Eigenschaften. Diese Liste enthält die Sätze die vom Benutzer erstellt wurden. Man steuert die Spalten der Tabelle im Dialogfenster Spalten. Um das Dialogfenster aufzurufen klicken Sie in dem rechten Bereich des Dialogfensters mit der rechten Maustaste und wählen Sie den Befehl Spalten.
Das Fenster enthält zwei verbundene Listen der Eigenschaften der Blöcke mit deren Hilfe die Sichtbarkeit der entsprechenden Spalten der Tabelle wird gesteuert. In diesem Dialogfenster werden nur einzigartige Namen der Eigenschaften gezeigt denn der Name der Eigenschaft entspricht einer bestimmten Spalte wo der Wert dieser Eigenschaft eingegeben wird.
Man kann die Spalten der Tabelle mit Hilfe der Buttons steuern die im mittleren Teil der Dialogfensters sind:
Export der Daten zur externen Datei Die Daten können aus der Eigenschaften zu externen Dateien der folgenden Formate: Microsoft Word (DOC), Microsoft Word (RTF), Microsoft Excel and AutoCAD 2000 DXF exportiert werden. Sie werden als eine Tabelle mit Daten aus Eigenschaften von allen Blöcken der Zeichnung oder mit Hilfe einer Schablone nur für einen in der Tabelle gewählten Block exportiert. Bericht mit der Schablone Die Daten aus den Eigenschaften werden für einen in der Tabelle gewählten Block (die Zeile der Tabelle die mit der blauen Farbe markiert wird) mit Hilfe der Schablone exportiert. Eine Schablone für solch einen Bericht werden im Voraus im Format Microsoft Word 97/2000/XP (DOC) vorbereitet. Das erlaubt beliebige Elemente im Bericht zu verwenden. Um einen Bericht zu erstellen wählen Sie den Befehl Bericht mit der Schablone erstellen aus der Kontextmenü und geben Sie den Pfad zur Schablone ein. Sehen Sie das Topik Bericht mit der Schablone erstellen für die Information über die Erstellung einer Schablone. Export der Tabelle der Daten Die Tabelle mit den Daten der Eigenschaften wird in eine externe Datei in die Formate Microsoft Word (RTF), Microsoft Excel und AutoCAD 2000 DXF exportiert. Um die Tabelle zu exportieren machen Sie das Folgende:
Die Suche durch die Tabelle. Die Zeile mit dem gefundenen Text wird mit der blauen Farbe markiert. Um nach den Daten durch die Tabelle zu suchen kann man zwei Befehle verwenden: Suche und Erweiterte Suche. Um die Zeile der Such aufzurufen klicken Sie recht innerhalb der Tabelle und wählen Sie Suchen oder verwenden Sie die Tastenkombination Strg+F. Unten erscheint die Suchenzeile:
Man gibt die Kombination ins Suchenfeld ein. Die Suche beginnt automatisch nach der Eingebung. Das Zusammenfallen des Symbols mit dem ersten Buchstaben wird gesucht. Wenn die Kombination nicht gefunden wird, wird der Text im Suchenfeld mit der rote Farbe markiert. Erweiterte Suche Der Befehl Erweiterte Suche der aus dem Kontextmenü aktiviert werden kann ruft das Dialogfenster Text finden. Es erlaubt mehr Kriterien der Suche nach dem Text zu verwenden.
|
