Eigenschaften anpassen

Oben Vorherige Nächste

Der Button Eigenschaften anpassen [Editor -> Auswahl -> Eigenschaften anpassen] kopiert die gewählten Einheits-Eigenschaften und legt diese für andere Einheit oder Einheiten fest. In dem klassischen Menü kann man diesen Befehl unter dem Menü Werkzeuge > Bearbeiten finden. Man kann die folgenden Eigenschaften kopieren: Farbe, Ebene, Linientyp, Linientyp-Skalierung, Linienstärke ändern. Als Voreinstellung alle zugängliche Eigenschaften werden gewählt. Um das Kopieren einiger Eigenschaften zu verbieten soll man den Hacken diesen Eigenschaften gegenüber in der Dialogbox zu entfernen. Die Dialogbox wird aus dem Kontextmenü nach der Wahl der Quelleinheit aufgerufen.

Die Eigenschaften einer Einheit kopieren und für eine andere Einheit sie festlegen.

1.	Erstellen Sie eine neue Zeichnung mit Hilfe des Menüeintrages Datei -> Neu;

2.	Fügen Sie eine Linie [Editor > Zeichnen] hinzu;

3.	Fügen Sie ein Rechteck [Editor > Zeichnen] hinzu;

4.	Legen Sie die Eigenschaften im Panel Eigenschaften fest. die Einheit soll gewählt werden.

o	Farbe - Blau;

o	Linienstärke - 1mm;

o	Linientyp - ISO Strich Punkt (ISO dash dot);

o	Linienskalierung - 10:

5.	Drücken Sie Esc damit das Recheck nicht ausgewählt wird.

6.	Drücken Sie auf den Button .

7.	Wählen Sie das Recheck (die Quelleinheit) mit der linken Maustaste.

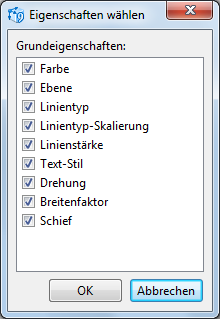

8.	Klicken Sie mit der rechten Maustaste über die Zeichnung und wählen Sie Eigenschaften wählen... .

9.	In der Dialogbox wählen Sie alle Eigenschaften außer Linientyp zum Anpassen und drücken Sie Ok.

10.	Auswählen Sie die Linie mit der linken Maustaste.

11.	Drücken Sie die Eingabe Taste. Die ausgewählten Eigenschaften der Einheit Rechteck werden kopiert und für die Einheit Linie festgelegt. Die Eigenschaft Linientyp wurde nicht ausgewählt.

Hinweis: Um die ausgewählten Eigenschaften der Quelleinheit für mehrere Einheiten festzulegen halten Sie die Umschalt-Taste fest wenn sie die Einheiten wählen (10) und wählen Sie alle Einheiten für die die Eigenschaften festgelegt werden sollen. Um das Kopieren zu beenden drücken Sie Eingabe.
