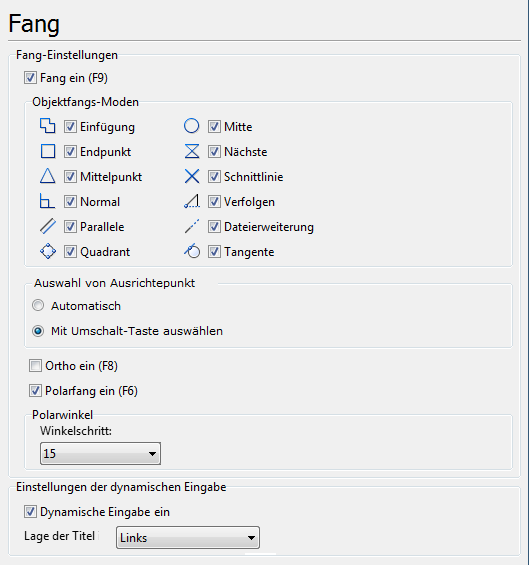

Die Registerkarte enthält die Einstellungen für Fang, Polarfang, Gitter und Raster.
| • | Dynamische Eingabe - schaltet den Modus der dynamischen Eingabe bei der Erschaffung und Bearbeitung der Objekte ein oder aus |
| • | Fang ein (F9) - schaltet den Fang-Modus ein oder aus. Diese Option wird mit den Objektfangs-Moden verwandt. Der Befehl ist unter der Registerkarte Editor vorhanden. |
| • | Objektfangs-Moden – dieser Abschnitt enthält die Liste der Objektfangs-Moden. Die Einrichtung ist auch unter der Registerkarte Editor vorhanden. Die Objektfangs-Moden bestimmen die Punkte an den wird Fang bei Erschaffung und Bearbeitung erfüllt. Mauszeiger verändert die Form, wenn er sich über aktive Fangsobjekte befindet. |
| • | Polarfang ein (F6) – schaltet den Polarfangs-Modus ein oder aus. Diese Option wird mit der Einrichtung "Polarwinkel" verwandt. |
| • | Polarwinkel – legt den Schrittwert für den Polarwinkel fest. Man kann den Wert aus der Liste der Winkel wählen. Er kann 1, 5, 10, 15, 18, 22.5, 30, 45, 90 sein. Als Voreinstellung ist der Schrittwert 15 Grad. Diese Einrichtung wird mit dem Modus Polarfang verwandt und bestimmt an welchen Winkeln Fang erfüllt wird. |
| • | Gitter ein (F7) – schaltet das Gitter ein/aus: |
| o | Automatisch – Gitter-Abstandsparameter basieren auf geladener Zeichnungsgröße. |
| o | Schritt für X-Größe (Schritt für Y-Größe) – Abstand zwischen den Punkten entlang der OX- und OY - Achsen. Der Button Frei  zeigt, dass die Schrittwerte entlang der OX- und OY – Achsen voneinander unabhängig sind. Der Button Fest  zeigt, dass die Schrittwerte entlang der OX- und OY – Achsen voneinander abhängig sind. Schrittwert entlang der OY – Achse wird als proportional zum Schrittwert entlang der OX - Achse gezählt. |
|
