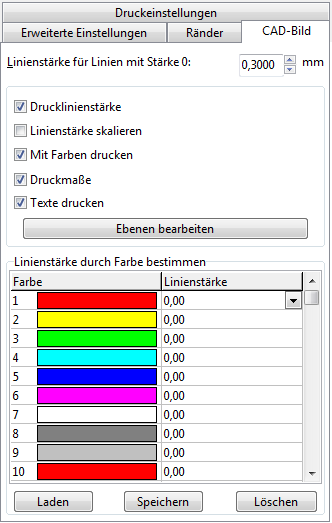

Bestimmt die Druckeinstellungen für die CAD - Format - Dateien
Linienbreite für Linien mit Breite 0
Bestimmt die Linienbreite in Millimeter für Linien, deren Breite 0 beträgt. Alle die Objekte mit Null-Linienbreite werden mit der gleichen Einstellung gedruckt.
Falls ausgewählt, werden alle Objekte mit Strichstärke 0 mit der Linienstärke ausgedruckt, die in die Box Linienbreite für Linien mit Breite 0 eingegeben wurde. Ansonsten werden die Objekte mit Linienstärke 0 mit Linienstärke 1 mm ausgedruckt.
Benutzen Sie diesen Abschnitt, um die Linienstärke gemäß dem Bild Skalierfaktor zu skalieren.
Zeigt das Bild in Farben oder im Schwarzweiß-Modus.
Hinweis: Benutzen Sie den Schwarzweiß-Modus für den Bilddruck, wenn sie einen Schwarzweiß-Drucker haben und alle Linien mit derselben Breite und Intensität haben wollen.
Druckt Abmessungs-Elemente, falls die vorhanden sind.
Druckt Text-Elemente, falls die vorhanden sind.
Ruft Ebenen Dialog auf.
Linienstärke durch Farbe bestimmen
Im CAD - Farbsystem wird jede Farbe durch die AutoCAD Color Index (ACI) - Nummer identifiziert, eine Ganzzahl von 1 bis 255. Standardmäßige Farbnamen sind nur für Farben von 1 bis 7 vorhanden. Diese Farben sind folgenderweise gesetzt: 1 Rot, 2 Gelb, 3 Grün, 4 Cyan, 5 Blau, 6 Magenta, 7 Weiss/Schwarz.
Diese Option erlaubt das Bestimmen der Linienstärke durch ihre Farbe. Setzen Sie es manuell, wie die folgenden Linien unten:
Drücken Sie auf den Button
, um vorher gespeicherte Einstellungen zu speichern (Datei mit CWS-Erweiterung).
Drücken Sie auf den Button
, um bereits gemachte Einstellungen zu speichern.
Drücken Sie auf den Button
, um bereits gemachte Einstellungen zu löschen.
